Где применяют сталь 40 и почему?

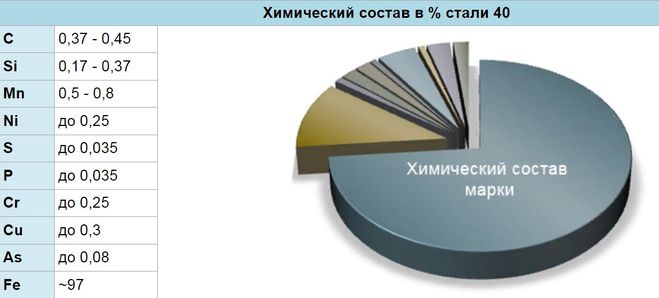

Сталь марки "40", это высококачественная конструкционная, углеродистая, не легированная сталь, утвержденная ГОСТ 1050-88 и ДСТУ 7809, с твердостью HB 10 -1 = 187 МПа, с температурой ковки от 800 до 1250 градусов. Закалка 850 С, вода. Отпуск 400 С. Цифра 40 обозначает, что среднее содержание углерода в стали составляет 0,4%.

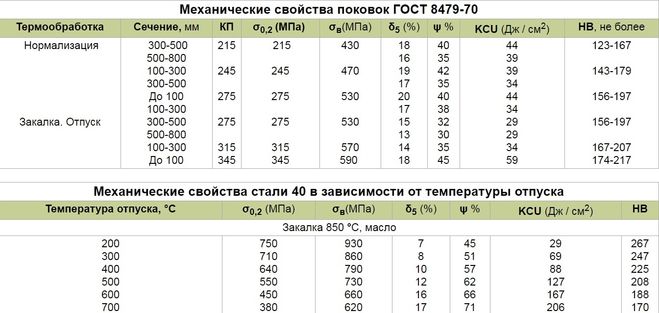

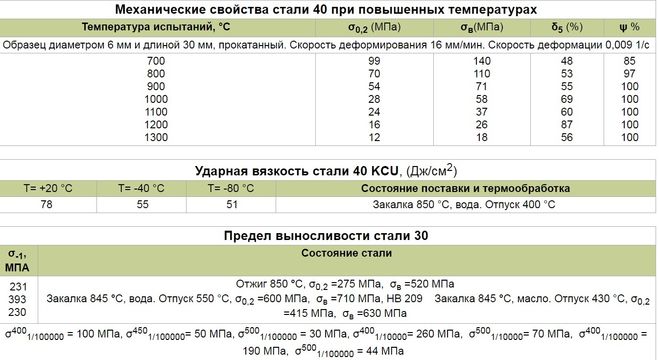

Сталь марки 40, применяется для изготовления деталей не очень больших размеров, к которым предъявляются требования высокой поверхностной твердости и повышенной износостойкости при при этом не поддающихся деформации, работающих при температурах до 450 градусов цельсия. Наиболее широко используется в нефтяной, нефтехимической и газовой промышленности для изготовления крепежных деталей трубопроводов/ котлов ТЭС, АЭС; корпусных/ соединительных изделий турбин, деталей трубопроводной арматуры, рабочих элементов сельскохозяйственных машин, другой продукции.
Для получения качественных сварных соединений из стали марки "40", требуются
дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг.
И подскажите какой-нибудь хороший справочный материал по матведу. Интересно где и почему могут применять именно ст 40, а не какой-либо другой материал.

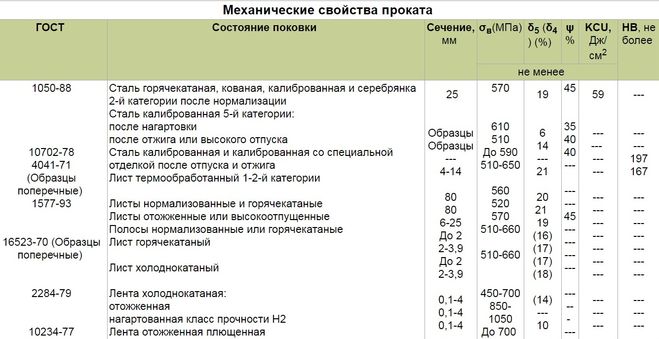

В интернете нашёл "Использование в промышленности: трубы, поковки, крепежные детали, валы, диски, роторы, фланцы, зубчатые колеса, втулки для длительной и весьма длительной службы при температурах до 425 град." но понимания это никакого не даёт. Я имею в виду, что трубу можно и из пластилина сделать, почему делаем именно из ст 40?
