Как можно зарядить аккумулятор NP-FW50?
Только родной или совместимой зарядкой - соневские Инфолитиум хитрые и имеют встроенный контроллер, просто так их или вообще не зарядишь или испортишь
Родное зарядное устройство выдает 8,4 В. От этого напряжения и нужно плясать. Особенно строго нужно придерживаться этого напряжения, если зарядное не имеет контроллера заряда.

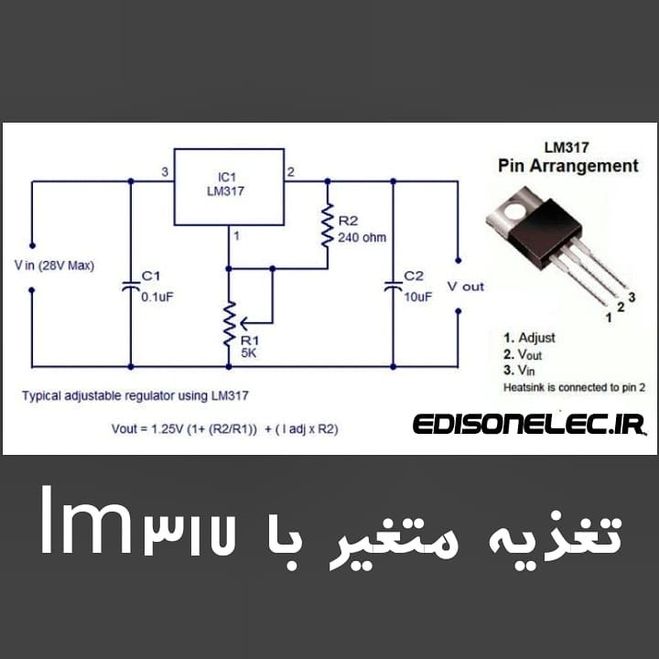

Уменьшить напряжение 12 В можно с помощью простого стабилизатора. Резистором R1 устанавливают выходное напряжение.
или поступить совсем просто, погасив лишнее напряжение от блока 12 В с помощью цепочки любых маломощных диодов. Цепочку диодов нужно подключать последовательно, соблюдая полярность напряжение. На каждом диоде падает напряжение примерно 0,7 В. Чтобы из 12 В получить напряжение 8,4 В, нужно подключить 5 диодов.
Диоды нужно использовать германиевые низкочастотные, те, которые обычно используются в источниках питания.
Аккумуляторы заряжаются не напряжением а током. В простейшем случае мы должны ограничивать ток сопротивлением на уровне 0,2-0,5 от ёмкости батареи. Диоды никак не подходят. Они ограничивают напряжение но не ток.
Кстати падение напряжения на германиевом диоде не 0,7в. а 0,3-0,5 в.
В лучшем случае нужно иметь стабилизатор тока. Все зарядные устройства представляют собой именно стабилизаторы тока. Кстати схему на LM317 можно переделать в стабилизатор тока.
С Li-Ion зарядное устройство ещё более усложняется. Они заряжаются в два этапа.
1. зарядка происходит стабильным током.
По достижении на аккумуляторе некоторого напряжения наступает второй этап зарядки.
2. дозарядка происходит стабильным напряжением с постепенно падающим током.
Потерял родное зарядное устройство (купил китайское, и опять забыл в отпуске в гостинице).
Есть разные зарядники от смартфонов 5v от 500mAh до 2А (есть блок один 12v,1A). Паять умею немного, может можно скрестить ежа и ужа?
Тип-Li-Ion Аккумулятор
Напряжение - 7,2 V
Емкость - 1080 mAh
