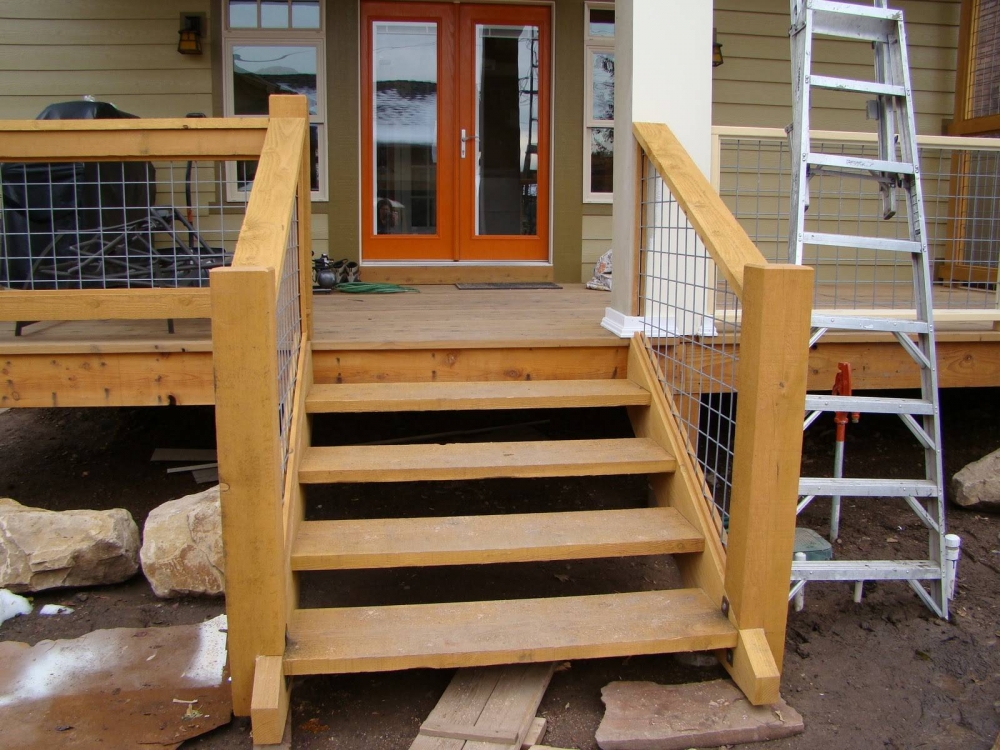

Наружная деревянная лестница – нюансы изготовления
Общая высота любой лестницы равняется расстоянию между двумя крайними уровнями (верхним и нижним) лестницы. Используя строительный уровень, отмечают крайний верхний уровень наружной деревянной лестницы.
Полученную высоту наносят на чертеж изготовляемой лестницы. Затем, на месте, где будет устанавливаться лестница, оценивается предварительная длина марша и число ступеней. Например, лестничный марш будет иметь четыре ступени. Чтобы узнать ориентировочную длину лестницы, умножают количество ступеней на ширину проступи, то есть 4х279,0 мм (далее будет объяснено, почему выбрано именно такую ширину проступи). После этого необходимо взять рейку и, отмерив на ней длину лестницы, привязать веревку с отвесом, чтобы уточнить расчеты с учетом возможного перепада уровня земли на данном участке.
Следует помнить, что все ступени одного марша должны быть одинаковой высоты. Учитывая среднестатистический шаг, стандартная высота подступенка может быть от 152,0 мм до 197,0 мм. Для нашего примера рассчитаем высоту подступенка, для чего:
возьмем первоначальную высоту подступенка 178,0 мм;
чтобы узнать число ступеней, высоту лестницы делим на высоту подступенка, то есть 762,0/178,0=4,28.
Конечно, количество ступеней может быть только целым, а не дробным (4,28) числом. Поэтому значение округляют, причем как в меньшую (4), так и в большую (5) сторону. Ранее мы решили, что лестница будет иметь четыре ступени, значит, округлим 4,28 до этого значения. Теперь можно определить реальную высоту подступенка, для чего высоту лестничного марша делим на округленное количество ступеней: 762,0/4=190,5. Меняя количество ступеней, подбирается требуемая комфортная высота подступенка.
Как правило, наружную деревянную лестницу изготавливают из одной цельной доски, или из двух, составленных друг с другом, досок. Какой вариант выбрать зависит от имеющихся пиломатериалов. Из двух стандартных струганных досок с толщиной 50,8 мм и шириной 152,4 мм получается ступень с шириной проступи 279,4 мм, а не 304,8 мм. Разница в 25,4 мм идет на стыкование досок между собой.
Для проступи, изготовленной из одной доски, используется неструганный пиломатериал толщиной 50,8 мм и шириной 304,8 мм. Стандартные струганные доски не имеют таких размеров, их могут изготовить только под заказ. Ступени, сделанные из таких досок, будут иметь ширину проступи 285,8 мм, так как 19,0 мм уйдет на обработку неструганной поверхности пиломатериала.
Наружная деревянная лестница должна иметь ширину равную или более 800,0 мм. Например, если проступи будут изготавливаться из струганных досок размерами 50,8 мм х 152,4 мм, то лестничный марш должен иметь ширину, кратную удвоенному размеру ширины доски, то есть 304,8 мм, 609,6 мм, 914,4 мм, 1219,2 мм, 1524,0 мм и т.д. Возьмем для рассматриваемой лестницы ширину марша 1219,2 мм.
От ширины досок и типа древесины, используемой для изготовления лестницы, непосредственно зависит число косоуров лестничного марша. Для нашей лестницы со ступенями из сдвоенных досок шириной 152,4 мм необходимо, чтобы расстояние между центрами соседних косоуров было не более 609,6 мм. Таким образом, чтобы лестница с шириной марша 1219,2 мм была прочной, устойчивой, косоуров должно быть не менее трех.
Благодаря тому, что при изготовлении наружной деревянной лестницы нет необходимости в соблюдении высокой точности, разметку можно выполнять при помощи обычного угольника. На одном катете угольника делают отметку ширины ступени, а на другом катете отмечают высоту. Теперь можно будет без труда провести разметку вырезов под ступени на косоуре.
От одного из краев доски косоура следует отступить 355,0–405,0 мм и подставить первую метку на угольнике, а другую – совместить с краем косоура и прочертить две линии. Затем первую метку на угольнике совмещают со второй точкой на косоуре и аналогичным образом размечают второй вырез. Перемещая, таким образом, угольник вдоль доски делают разметку всех вырезов.
На крайнем шаге косоура, который будет предназначен для первой (нижней) ступени, следует провести перпендикулярную к ширине проступи линию. На этом перпендикуляре отмерить отрезок, длина которого составляет разницу между высотой ступени и толщиной поперечной доски (для ступени), то есть 190,5-38,1=152,4 мм. Затем провести параллельную линию до края косоура.
Со стороны косоура для самой верхней ступени следует провести перпендикулярную линию к высоте ступени и продлить ее до края косоура. Затем, от начала выреза верхней ступени отмерить расстояние по ширине проступи, то есть 279,4 мм. Далее проводят перпендикулярную линию от сделанной метки к ступени, и продолжить линию до кромки доски косоура. Размечают паз размерами 38,1 мм х 88,9 мм, в который будет вставлена поперечная доска. На этом разметка завершена.
Шаги на косоуре вырезаются, используя циркулярную пилу, а по необходимости подгоняют при помощи ножовки. Все операции по разметке и соответствующему вырезанию шагов следует выполнить одинаково для всех косоуров лестничного марша. Теперь отпиливают по длине лестничного марша поперечную доску толщиной 38,1 мм и шириной 88,9 мм. Прикладывают поперечную доску к сделанным в косоурах пазам и прикручивают при помощи шурупов косоуры к этой доске.
Нижние концы косоуров должны иметь опору в виде фундамента. Но для наружной деревянной лестницы необязательно заливать монолитный бетонный фундамент. Для такой лестницы, которую рассматривали в статье, вполне можно использовать бетонные плиты стандартных размеров – толщиной 50,8 мм, шириной 203,2 мм и длиной 406,4 мм.
Для других лестниц подбирают бетонные плиты подходящих размеров. Готовые косоуры прикладывают к месту ее установки, чтобы обозначить область размещения фундаментных плит. Под бетонные плиты выкапывают ямы так, чтобы их глубина была больше толщины плиты примерно на 50,0–100,0 мм. В ямы засыпают слой песка и щебеня такой толщины, чтобы верхняя поверхность плит была вровень с грунтом. В подготовленные таким образом ямы укладывают фундаментные плиты. Нижний край косоура должен опираться на соответствующую бетонную плиту.
После того как выполнили предварительную установку и подгонку косоуров, следует закрепить верхнюю поперечную доску лестницы к доскам пола террасы (веранды) при помощи шурупов, которые вкручивают с шагом 200,0 мм. Доски ступеней, начиная с нижней, устанавливают в вырезы на косоурах, и шурупами закрепляют их с обеих сторон.
